Mašine za skidanje izolacije Komax

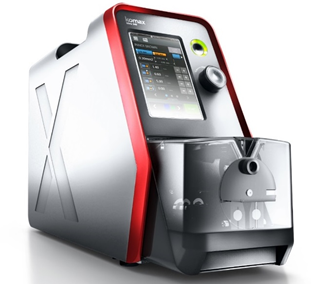

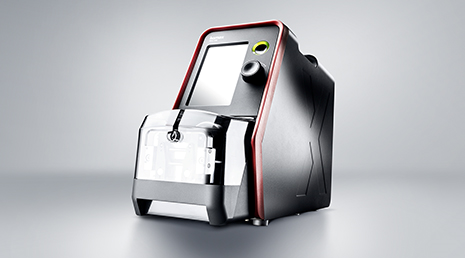

Mira 440/440 SF
Mira 440 mašina za skidanje izolacije je odličan izbor za žičane snopove sa velikim proporcijama koaksijalnih ili troosnih (triaksijalnih) kablova. Naročito je pogodna za male do srednjih serija. Rotacioni ravni noževi obezbeđuju visok nivo preciznosti koji je potreban za koaksijalne konektore. Mira 440 obrađuje jednožilni i višežilni kabl, kao i semiflex kablove u Mira 440 SF modelu. Sveobuhvatne funkcije, jednostavno rukovanje i pametan dizajn čine mašinu specijalnom za obradu koaksijalnih kablova.
Osnovni tehnički podaci
| Koaksijalni kabl: | Max. spoljašnji prečnik: 9 mm (0.354 in.) Min. prečnik provodnika: 0.15 mm (0.059 in.) Max. broj slojeva: 9 |
| Samo žica: | Poprečni presek provodnika(skidanje izolacije): 0.02 – 13 mm2 (AWG 36 – 6) |
| Poprečni presek provodnika(uvrtanje): | 0.14 – 2.5 mm2 (AWG 26 – 13) |
| Maksimalni poprečni presek provodnika za sečenje: | 2 mm2 (AWG 14 / Ø 1.6 mm) |
| Generalno: | Max. dužina skidanja izolacije: 40 mm (1.575 in.) Max. dužina izvlačenja: 44 mm (1.732 in.) Min. granična dužina: 26 mm (1.024 in.) Povećanja za rez Æ i dužinu odizolovanja: 0.01 mm (0.004 in.) Sila hvataljk: programabilna Tip noževa: Rotacioni ravni noževi sa centralizatorima Biblioteka artikala: max. broj artikla 1000 Sekvencijalna funkcija: max. broj koraka 100 Biblioteka sekvenci: max. broj unosa 1000 |
| Električna konekcija: | 50/60 Hz, 100 – 240 V AC |
| Korisnički interfejs: | 5” ekran osetljiv na dodir u boji, multi-tač ekran + odabir |
| Temperatura okoline za rad: | 5 – 40 °C |
| Dimenzije(W x H x D): | 141×292×483 mm(5.5×11.4 ×19in) |
| Težina: | 14 kg (31 lbs.) |
| CE usklađenost: | Ogovara odgovarajućim CE direktivama o sigurnosti mašina i elektromagnetskoj kompatabilnosti. |
| Priključak za vaduh: | 5 – 8 bar (73 – 116 psi) |

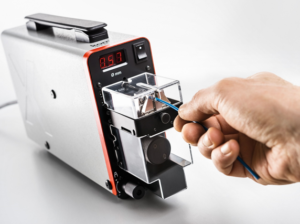

Mira 32

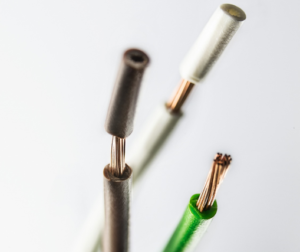

Mira 32 kao električna mašina za skidanje izolacije žice je idealan početni model za poluautomatsku obradu žice kada je nemoguće to postići ručnim alatom. Dizajnirana je za žice koje se koriste u automobilskom i industrijskom sektoru i moguće im je skidati izolaciju V-noževima. Mašina sa dugmićima za podešavanje može da obradi žice debljine do 4mm spoljašnjeg prečnika i da skine izolaciju dužine do 25mm. Žice sa jednim provodnikom i unutrašnje žice višežilnih kablova mogu se obrađivati sa punim ili delimičnim skidanjem izolacije.
Osnovni tehnički podaci
| Poprečni presek provodnika: | 0.03 – 3.3 mm²(AWG 32 – 12) |
| Prečnik provodnika: | 0.2 – 3 mm (0.008 – 0.12 in.) |
| Spoljašnji prečnik: | 0.6 – 4 mm (0.02 – 0.16 in.) |
| Dužina skidanja izolacije: | 1 – 25 mm (0.04 – 1 in.) |
| Dužina izvlačenja: | 2 – 25 mm (0.08 – 1 in.) |
| Rezolucija prikaza prečnika reza: | 0.01 mm (0.0004 in.) |
| Standardne hvataljke: | L = 14 mm (L = 0.6 in.) |
| Granična dužina: | Tanke hvataljke: L = 11 mm (L = 0.44 in.) Opciono kratka dužina: L = 6.6mm (L = 0.16 in.) |
| Tipično vreme trajanja ciklusa: | oko 3 sekunde |
| Sila hvataljki: | mehanički podesiva |
| Električni priključak: | 1 × 100 – 240 V | 50/60 Hz | 40 VA |
| Priključak za vazduh: | 5 – 7 bar (73 – 102 psi) |
| Dimenzije (W x H x D): | 81 x 191 x 352 mm |
| Težina: | 4.5kg |
CE usklađenost: Odgovara odgovarajućim CE direktivama o sigurnosti mašina i elektromagnetskoj kompatabilnosti.
Pošalji upit

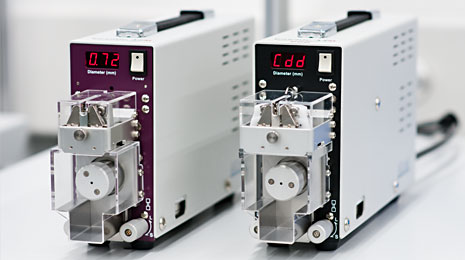

Cosmic 32M
COSMIC 32M je mašina za obradu žice velike brzine. Ostvaruje visoku preciznost, veliku snagu te može da obrađuje širok spektar žica.
Osnovni tehnički podaci
| Veličina žice: | AWG#12-AWG#32 |
| Dužina svlačenja: | 1.5 – 25.0 mm |
| Dužina delimičnog svlačenja: | Minimalno 1.0 mm |
| Izolacioni materijali: | Teflon, Guma, PVC |
| Težina: | 4.5 kg |

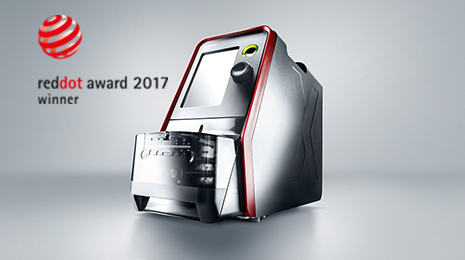

Mira 230
Obrada žice danas uključuje razne kombinacije proizvoda jer zahtevi postaju sve teži. Mira 230 iz Komaxa je odgovor na ovu situaciju. Pruža izuzetno širok spektar primene, jednostavno rukovanje i povećanu produktivnost. Uz posebne funkcije i arhivu uzoraka, Mira 230 postiže visoku razinu kvaliteta. Njena sposobnost pravljenja sekvence čini je prvim izborom za obradu više provodnika.
Osnovni tehnički podaci
| Dužina skidanja izolacije: | 1,5mm–46mm |
| Maksimalni vanjski dijametar: | 6,5mm |
| Presek žice (fleksibilni provodnik-licna): | 0.03–8mm2(AWG32–AWG8) |

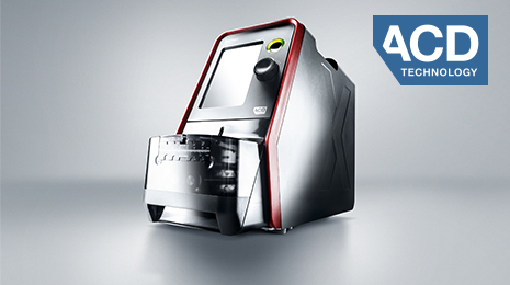

Mira 230Q
Mira 230Q ima sve odlike Mire 230 sa dodatnim specijalnim sistemom za kontrolu kvaliteta provodnika ACD (Automatic Conductor Detector). Sistem omogućava detekciju dodira noževa i provodnika te time obezbeđuje maksimalan kvalitet provodnika.
Osnovni tehnički podaci
| Dužina skidanja izolacije: | 1,5mm–46mm |
| Maksimalni vanjski dijametar: | 6,5mm |
| Presek žice (fleksibilni provodnik-licna): | 0.03–8mm2(AWG32–AWG8) |

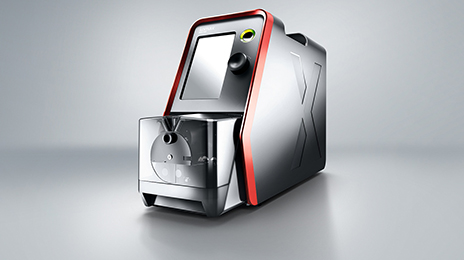

Mira 340
Programabilna Mira 340 je namenjena za univerzalnu upotrebu sa maksimalnom preciznošću. Mašina je idealna za obradu zahtevnih kablova i izolacionih materijala. Rotirajuća glava sa 4X noževima ima jedinstvene harakteristike koje smanjuju vreme proizvodnje i povećavaju kvalitet. Ovo omogućava da se širok spektar aplikacija pokrije jednom mašinom. Zahvaljujući obradi sekvence, kablovi sa više provodnika i višeslojna izolacija mogu da se procesuiraju na način koji štedi vreme, koji u kombinaciji sa jednostavnim radom povećava produktivnost.
Osnovni tehnički podaci
| Presek žice (za skidanje izolacije): | 0.013 – 16 mm² (AWG 36 – 5*) |
| Presek žice (za uvijanje žice): | 0.14 – 2.5 mm² (AWG 26 – 13) |
| Mak. presek provodnika za sečenje: | 2 mm² (AWG 14 / SP 1.6 mm) |
| Spoljni prečnik (SP): | 8 mm (0,315 in.) |
| Dužina skidanja izolacije: | SP ≤ 7.5 mm 0.01 – 72 mm (0.06 – 2.83 in.) |
