Mašine za skidanje izolacije i krimpovanje Z+F

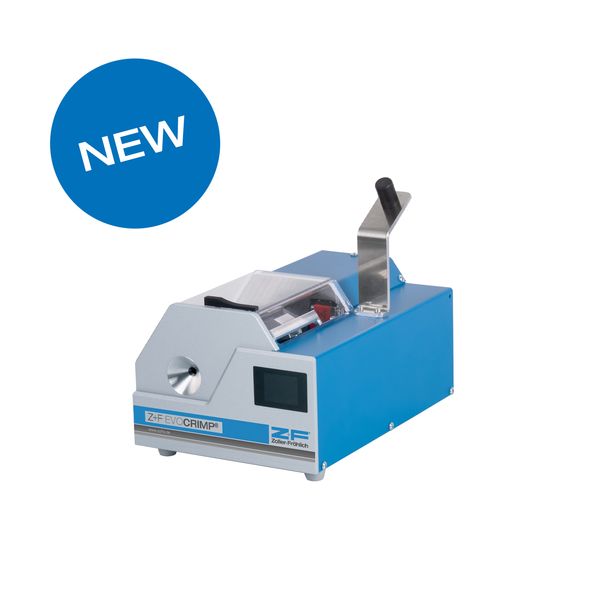

Z+F EVOCRIMP
Električna mašina za skidanje izolacije i krimpovanje koristi se za učinkovitu obradu izoliranih Z + F ferula s presecima od 0.5 do 2.5 mm² (AWG 20 - 14) i duljinama krimpovanja od 8 mm.
Osnovni tehnički podaci
| Opseg krimpa: | 0.5 – 2.5 mm² (AWG 20 – 14) |
| Dužina krimpa: | 8 mm |
| Dužina uvođenja: | 30 mm |
| Vreme ciklusa aproksimativno: | < 1,5 s |
| Napajanje: | 100-240V, 50/60 Hz, 100 VA |
| Dimenzije (W x D x H): | 230 x 323 x 188 mm |
| Težina: | ~ 11 kg |

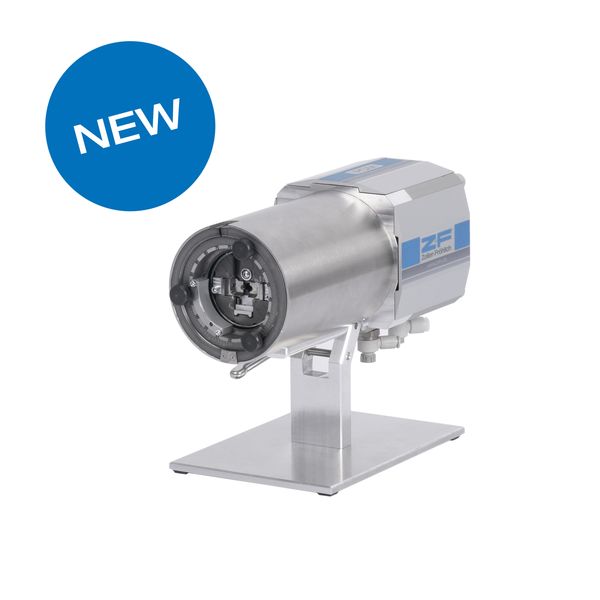

Mašina za krimpovanje PCM
Pneumatska mašina za krimpovanje labavih izoliranih Z + F ferula s presecima od 0.08 do 4 mm² (AWG 28 - 12) i duljinom krimpovanja manualno podešeno u koracima od 0.01 mm.
Osnovni tehnički podaci
| Opseg krimpa: | 0.08 – 4 mm² (AWG 28 – 12) |
| Oblik krimpa: | 4/8 položajno |
| Vreme ciklusa: | 2 s |
| Pritisak vazduha: | 5,5 bar |
| Dimenzije (W x D x H): | 140 x 260 x 210 mm |
| Težina: | ~ 8 kg |

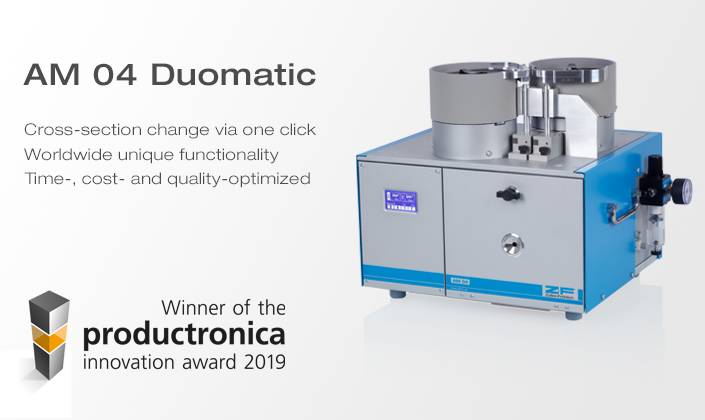

AM 04
Elektropneumatski pogonjena modularna mašina za skidanje izolacije i krimpovanje koristi se za učinkovitu obradu labavih izoliranih Z + F ferula s presecima od 4 do 6 mm² (AWG 12 - 10) i duljinama krimpovanja od 8 do 18 mm. Posebnost: Dva preseka u svim duljinama mogu se istovremeno obraditi. Pritiskom na tipku možete prelaziti između postavljenih preseka.
Osnovni tehnički podaci
| Opseg krimpa: | 4 – 6 mm² (AWG 12 – 10) |
| Dužina krimpa: | 8 - 18 mm |
| Dužina uvođenja: | 28 mm + CL |
| Vreme ciklusa aproksimativno: | < 3,0 s |
| Napajanje: | 110-240V, 50/60 Hz |
| Pritisak vazduha: | 5,5 bar |
| Dimenzije (W x D x H): | 550 x 415 x 440 mm |
| Težina: | ~ 40 kg |

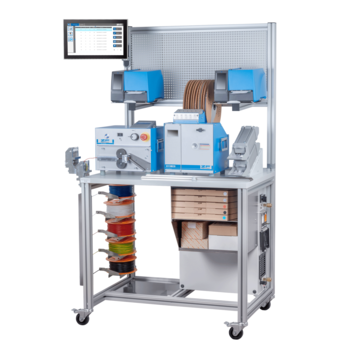

Wire Processing Center (WPC)
WPC je mobilni sustav za obradu različitih žica za preklopne ormare s presekom između 0,5 mm² i 2,5 mm². Različite žice i njihove komponente navedene su u CAE sustavu. WPC obrađuje žice, koje su pohranjene na popisu, korak po korak. Za svaku stavku na ovom popisu žica se reže na duljinu s noževima, tiskaju se potrebne etikete i ispravna ferula krimpuje se na žicu pomoću UNIC-GV univerzalnog stroja za krimpovanje. Delovanje pojedinih koraka vrši se ručno, što omogućuje operateru da položi i poveže žice za kompletan posao u prekidačkom ormaru.
Sistem nudi poluautomatsku obradu žica integrisanjem:
- THM pisač za tiskanje etiketa
- Z+F UNICUT 8017 za rezanje žica na dužinu
- Z+F UNIC GV za krimpovanje ferula
- PC sa softverom koji vizualizuje celi posao u CAE sistemu

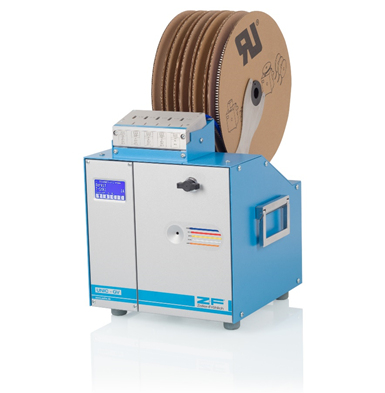

UNIC GV
UNIC-GV je elektropneumatska mašina za skidanje izolacije i krimpovanje, koja omogućuje obradu pet ferula na koturu sa različitim poprečnim presecima. Ferule na koturu u rangu od 0.5 – 2.5 mm2 (AWG 20 – 14) sa dužinama krimpa od 8 – 10 mm mogu se obraditi bez zastoja. Korisnik jednostavno bira presek na ekranu osetljivom na dodir. Mogu se obrađivati ferule na koturu za višeslojne provodnike različitih tipova standarda (mm2 ili AWG).
Specijalne karakteristike:
- Nije potrebna zamena alata
- Skladištenje poređanih ferula
- Spremno za max. 23.000 ferula
- 5 različitih poprečnih preseka
- Jednostavno rukovanje
- Brzo vreme ciklusa
- Komunikacioni interfejs
Osnovni tehnički podaci
| Opseg krimpa: | 0,5 – 2,5 mm² (AWG 20 – 14) |
| Dužina krimpa: | 8 / 10 mm |
| Dužina uvođenja: | 27 mm + CL |
| Vreme ciklusa aproksimativno: | < 2,0 s |
| Prečnik omatanja: | 3-20 mm |
| Napajanje: | 110-240V, 50/60 Hz 16VA |
| Pritisak vazduha: | 5,5 bar |
| Dimenzije (W x D x H): | 335 x 485 x 565 mm |
| Težina: | ~ 22 kg |

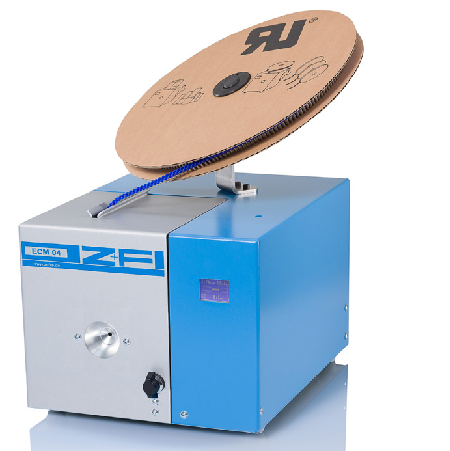

Rezač-zakivač ECM04
Osnovni tehnički podaci
| Opseg krimpa: | 0,5 – 2,5 mm² (AWG 20 – 14) |
| Dužina krimpa: | 8 mm |
| Dužina uvođenja: | 40 mm (1.57 in.) |
| Vreme ciklusa: | 1.8 s |
| Napajanje: | 100 – 240/50 – 60/100 V/Hz/VA |
| Dimenzije (W x D x H): | 288 x 345 x 230 mm (11.3 x 13.6 x 9.1 in.) |
| Težina: | 16 kg (35.27 lbs) |

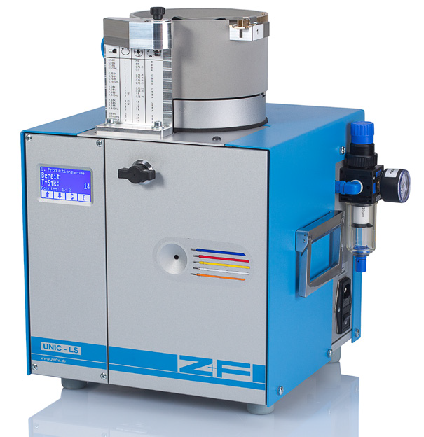

Rezač-zakivač UNIC-L/LS/LZ ( za ferule u rasutom )
Osnovni tehnički podaci
| Opseg krimpa: | 0,5 – 2,5 mm² (AWG 20 – 14) |
| Dužina krimpa: | 8 mm |
| Dužina uvođenja: | 35 mm (1.378 in.) |
| Vreme ciklusa: | 1.5 s |
| Napajanje: | 100 – 240/50 – 60/100 V/Hz/VA |
| Pritisak: | 5,5 bar (79.77 psi) |
| Dimenzije (W x D x H): | 390 x 330 x 460 mm (15.4 x 13 x 18.1 in.) |
| Težina: | 31 kg (68.34 lbs) |
